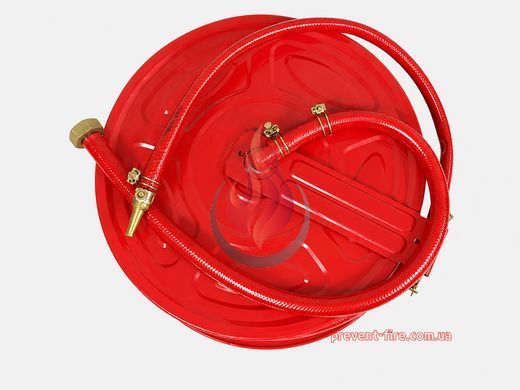

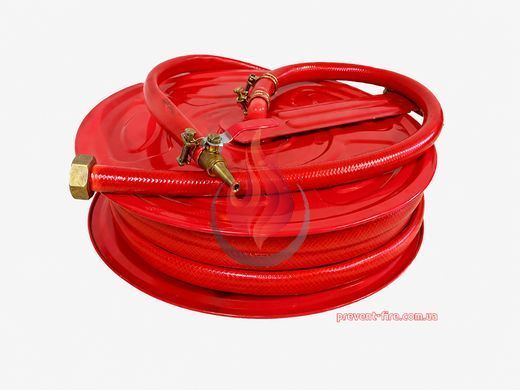

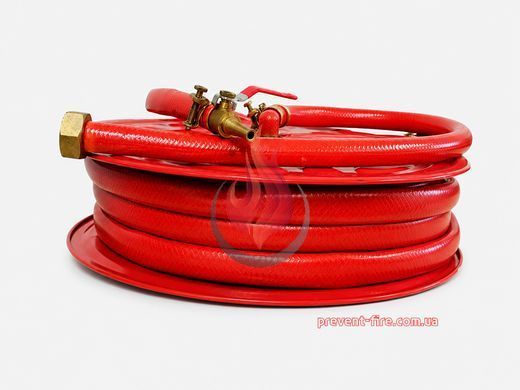

Кран комплект пожарный с полужестким рукавом Д 19-20м

Пожарный кран-комплект Д-19 с полужестким рукавом длиной 20 метров

Пожарный кран-комплект Д-19 с полужестким рукавом длиной 20 метров используется для подачи воды от внутреннего противопожарного водопровода к месту возгорания. Увеличенная длина рукава расширяет рабочую зону комплекта и позволяет применять его в помещениях с длинными коридорами, несколькими комнатами, перегородками и сложной планировкой.

Полужесткий пожарный рукав хранится на специальной катушке или барабане. Он сохраняет внутреннее проходное сечение даже без заполнения водой, поэтому пользователю не обязательно предварительно раскладывать всю двадцатиметровую линию. Для начала работы можно размотать только ту часть рукава, которая необходима для приближения к очагу пожара.

Модель также может обозначаться как ПКК-19-20 или кран-комплект Д-19/20 м. Перед покупкой необходимо проверить соответствие оборудования проекту здания, параметрам водопроводной сети и требованиям к зоне действия внутреннего пожарного крана.

Назначение пожарного кран-комплекта Д-19/20 м

Кран-комплект относится к стационарным средствам противопожарной защиты. После монтажа он подключается к водопроводной сети здания и находится в постоянной готовности к применению.

Оборудование предназначено для локализации небольшого очага пожара на ранней стадии. Оно может использоваться сотрудниками предприятия, обслуживающим персоналом или жильцами после проведения соответствующего инструктажа.

Пожарный кран-комплект не заменяет огнетушители, автоматическую пожарную сигнализацию, систему оповещения, дымоудаление и другие предусмотренные проектом средства защиты. Все элементы должны работать как единая система.

Основные параметры модели Д-19 с рукавом 20 м

Рабочее давление, расход воды, параметры струи, материал рукава, тип соединения, масса, габариты катушки и точный состав поставки необходимо указывать по паспорту конкретного изделия.

Преимущества рукава длиной 20 метров

Главное отличие этой модели от комплекта Д-19/15 м — увеличенная на пять метров длина. На практике дополнительный запас может оказаться важным, когда пожарный шкаф находится в коридоре, а наиболее удаленная точка расположена внутри отдельного помещения.

К преимуществам двадцатиметровой версии относятся:

• увеличенная рабочая зона от места установки катушки;
• возможность обходить перегородки, мебель и оборудование;
• удобство использования в длинных коридорах;
• доступ к нескольким соседним помещениям из одной точки;
• компактное хранение длинной рукавной линии на барабане;
• возможность частичного разматывания рукава;
• снижение риска образования резких перегибов по сравнению с плоскосворачиваемым рукавом.

При этом нельзя оценивать рабочую зону только по паспортной длине. Часть рукава используется на поворотах, при обходе препятствий и для безопасного положения оператора. Поэтому реальный радиус действия всегда меньше прямой линии длиной 20 метров.

В каких случаях выбирают ПКК-19-20

Кран-комплект с двадцатиметровым рукавом рассматривают для объектов, где версия 15 м не обеспечивает необходимое покрытие. Такая ситуация возможна при наличии длинных проходов, нескольких помещений, сложной конфигурации этажа или ограниченного количества точек подключения к противопожарному водопроводу.

Модель может применяться на следующих объектах:

• жилые многоквартирные дома;
• офисные и административные центры;
• гостиницы, хостелы и общежития;
• магазины и торговые помещения;
• учебные учреждения;
• медицинские и оздоровительные объекты;
• служебные помещения предприятий;
• небольшие производственные и бытовые зоны;
• другие здания с внутренней системой противопожарного водоснабжения.

Окончательное решение о применении диаметра 19 мм принимает проектировщик. Наличие свободного места для катушки и удобная длина рукава не являются достаточными основаниями для самостоятельной замены оборудования, предусмотренного проектом.

Как определить, хватит ли длины 20 м

Для предварительной проверки следует использовать план помещения. Измерять нужно не расстояние по прямой, а фактический путь от пожарного шкафа до наиболее удаленной зоны.

1. Определите точку установки катушки.
2. Проложите маршрут по коридорам и через дверные проемы.
3. Учтите мебель, перегородки и стационарное оборудование.
4. Добавьте расстояние внутри конечного помещения.
5. Оставьте запас для свободного перемещения оператора.
6. Проверьте, не будет ли рукав натянут или зажат дверью.
7. Сопоставьте результат с характеристиками пожарного ствола.

Этот способ дает только ориентировочное представление. Для подтверждения зоны обслуживания необходимо учитывать дальность водяной струи, давление и расход воды, предусмотренные проектом.

Из чего состоит кран-комплект с полужестким рукавом

Комплектация ПКК-19-20 может отличаться в зависимости от исполнения изделия и условий поставки. Название «кран-комплект» не всегда означает, что в цену включены абсолютно все элементы внутреннего пожарного крана.

В состав полного комплекта могут входить:

• полужесткий рукав диаметром 19 мм и длиной 20 м;
• катушка или барабан для наматывания рукава;
• настенный или внутренний кронштейн;
• ручной перекрывной пожарный ствол;
• гибкий подводящий элемент;
• штуцер или патрубок подключения;
• запорный вентиль либо кран;
• крепежные и уплотнительные детали;
• эксплуатационный паспорт;
• инструкция по монтажу и применению.

Особенности полужесткого пожарного рукава

Полужесткий рукав отличается от традиционного плоскосворачиваемого тем, что сохраняет округлую форму. Его стенки не складываются полностью, благодаря чему внутренний канал остается открытым.

Такая конструкция позволяет:

• подавать воду при частично размотанном рукаве;
• быстрее привести оборудование в рабочее состояние;
• аккуратно хранить рукав на катушке;
• уменьшить вероятность сильного перекручивания;
• упростить применение комплекта одним человеком;
• вернуть рукав на барабан после проверки или использования.

Однако полужесткая конструкция не защищает изделие от всех повреждений. Рукав нельзя пережимать тяжелыми предметами, перегибать под острым углом, использовать для хозяйственных работ или хранить рядом с источниками высокой температуры.

Сравнение моделей Д-19 на 15 и 20 метров

Покупать модель 20 м только потому, что она длиннее, не всегда правильно. Более крупная катушка может не поместиться в существующий пожарный шкаф, а увеличение длины рукавной линии способно повлиять на гидравлические показатели системы.

Как подобрать пожарный шкаф для рукава 20 м

Для защиты катушки, запорной арматуры и ствола кран-комплект обычно размещают в специальном пожарном шкафу. Габариты шкафа необходимо подбирать после уточнения размеров полностью собранного комплекта.

При выборе учитывают:

• наружный диаметр катушки с намотанным рукавом;
• ширину барабана;
• конструкцию и положение кронштейна;
• наличие поворотного механизма;
• направление подключения водопроводной трубы;
• расположение запорного крана;
• необходимость размещения огнетушителя;
• тип установки шкафа — навесной или встроенный;
• сторону открывания дверцы.

Между катушкой и стенками шкафа должно оставаться пространство для свободного вращения. Дверца не должна касаться барабана, ствола или запорной арматуры.

Что проверить перед оформлением заказа

Рабочее давление

Допустимое давление должно соответствовать параметрам водопроводной сети. Использование оборудования за пределами паспортного диапазона может привести к протечкам, повреждению соединений или недостаточной дальности струи.

Расход воды

Расход зависит от давления, диаметра ствола, длины рукава и конструкции соединительных узлов. Точное значение нельзя определять только по обозначению Д-19.

Присоединительные размеры

Необходимо заранее уточнить размер и тип резьбы, диаметр подводящей трубы и расположение запорного элемента. Несовместимость соединений усложнит монтаж.

Конструкция катушки

Катушка может быть стационарной или поворотной. Поворотное исполнение облегчает направление рукава в сторону коридора или соседнего помещения, но требует достаточного пространства внутри шкафа.

Тип пожарного ствола

Следует проверить наличие перекрывной функции и поддерживаемые режимы струи. Не все стволы формируют распыленную воду, поэтому характеристики нужно брать из паспорта.

Полная комплектация

Перед оплатой важно получить точный перечень деталей. Отсутствие кронштейна, подводящего шланга или соединительной арматуры может потребовать дополнительных расходов.

Требования к месту установки

Пожарный кран-комплект должен находиться в заметном и доступном месте. Перед пожарным шкафом нельзя устанавливать мебель, складировать коробки или размещать оборудование, препятствующее открыванию дверцы.

Место монтажа должно обеспечивать:

• свободный доступ к запорному крану;
• быстрое извлечение пожарного ствола;
• разматывание рукава в нужном направлении;
• устойчивое крепление катушки;
• защиту комплекта от случайных повреждений;
• возможность проведения осмотра;
• видимость знака пожарного крана;
• отсутствие посторонних предметов внутри шкафа.

Монтаж кран-комплекта ПКК-19-20

Установку оборудования следует выполнять по проектной документации. Основание должно выдерживать вес катушки, двадцатиметрового рукава, арматуры и нагрузки, возникающие при разматывании.

Во время монтажа необходимо проверить:

1. соответствие места установки проекту;
2. прочность крепления кронштейна;
3. свободное вращение катушки;
4. правильность направления подводящей трубы;
5. герметичность резьбовых соединений;
6. отсутствие перегибов подводящего шланга;
7. доступность запорного крана;
8. возможность разматывания рукава на всю длину;
9. исправность перекрывного ствола;
10. свободное закрывание дверцы шкафа.

После установки проводят проверку работоспособности системы. Результаты испытаний и обслуживания желательно фиксировать в соответствующем журнале объекта.

Как пользоваться кран-комплектом при пожаре

Сотрудники или жильцы должны заранее знать расположение пожарного шкафа и порядок применения оборудования. Общий алгоритм действий:

1. Сообщить о пожаре по телефону 101.
2. Предупредить находящихся в здании людей.
3. Начать организованную эвакуацию.
4. Открыть пожарный шкаф.
5. Взять перекрывной ствол.
6. Размотать необходимую длину рукава.
7. Убедиться, что рукав не зажат и не перекручен.
8. Открыть запорный кран водопроводной сети.
9. Направить ствол на основание пламени.
10. Открыть подачу воды, сохраняя безопасный путь отхода.

Водой запрещено тушить электроприборы и электроустановки, находящиеся под напряжением. Нельзя входить без специальной защиты в сильно задымленные помещения или продолжать тушение, если огонь быстро распространяется и угрожает жизни.

Техническое обслуживание и осмотр

Исправность кран-комплекта необходимо регулярно контролировать. Конкретная периодичность определяется требованиями к объекту, эксплуатационной документацией и паспортом изделия.

Во время осмотра проверяют:

• наличие всех элементов комплекта;
• состояние рукава по всей доступной длине;
• отсутствие порезов, трещин, вздутий и потертостей;
• герметичность соединений;
• состояние крепления барабана;
• плавность вращения катушки;
• исправность запорного крана;
• работу перекрывного ствола;
• отсутствие коррозии металлических деталей;
• состояние пожарного шкафа;
• свободный доступ к оборудованию;
• наличие маркировки и инструкции.

После использования рукав следует осмотреть, при необходимости просушить и аккуратно намотать на катушку. Использовать пожарный кран-комплект для мытья помещений, полива или других хозяйственных целей не допускается.

Документы на пожарный кран-комплект

Для предприятия, строительного объекта или тендерной закупки рекомендуется заранее согласовать перечень сопроводительных документов.

В зависимости от условий поставки могут предоставляться:

• паспорт изделия;
• инструкция по эксплуатации;
• гарантийный документ;
• товарная спецификация;
• документ о качестве или соответствии — при наличии;
• счет и расходные документы.

Утверждать, что конкретная модель соответствует ДСТУ EN 671-1:2017, можно только при наличии подтверждающего документа именно на поставляемое изделие.

Купить пожарный кран-комплект Д-19/20 м в Украине

В интернет-магазине Prevent-Fire можно заказать пожарный кран-комплект Д-19 с полужестким рукавом длиной 20 метров для жилых, административных, торговых и других объектов.

Покупателям доступны:

• помощь в подборе комплектации;
• консультация по совместимости элементов;
• подбор подходящего пожарного шкафа;
• комплексное снабжение объекта;
• гарантия 12 месяцев;
• доставка по территории Украины;
• безналичная оплата для предприятий;
• подготовка предложения по спецификации заказчика.

Для расчета заказа сообщите менеджеру количество комплектов, тип объекта, требуемую длину рукава, параметры подключения, необходимость катушки, ствола и пожарного шкафа.

Сопутствующее противопожарное оборудование

Для полной комплектации объекта на сайте можно подобрать:

• другие кран-комплекты с полужестким рукавом;
• пожарные шкафы различных размеров;
• пожарные краны и вентили;
• пожарные рукава;
• пожарные стволы;
• огнетушители и пожарный инвентарь.

Часто задаваемые вопросы

Что означает маркировка Д-19/20 м?

Маркировка указывает на типоразмер рукава 19 мм и длину рукавной линии 20 метров. Остальные параметры определяются паспортом изделия.

В чем отличие от модели Д-19/15 м?

Двадцатиметровая версия имеет на пять метров большую длину и может охватить более удаленные участки помещения. При этом для нее может потребоваться более крупная катушка и пожарный шкаф.

Можно ли выбрать 20 м вместо 15 м для запаса?

Изменять длину оборудования следует только после проверки проекта, размеров шкафа и гидравлических характеристик системы.

Нужно ли полностью разматывать полужесткий рукав?

Полужесткая конструкция позволяет подавать воду при частичном разматывании. Точный порядок применения должен соответствовать инструкции производителя.

Катушка входит в стоимость товара?

Это зависит от варианта поставки. Наличие катушки нужно уточнить до оформления заказа.

Включен ли пожарный ствол?

Ствол может входить в комплект или продаваться отдельно. Его наличие и характеристики должны быть указаны в спецификации.

Входит ли пожарный шкаф?

Обычно пожарный шкаф подбирается отдельно с учетом габаритов катушки, расположения трубопровода и дополнительного оборудования.

Можно ли установить комплект самостоятельно?

Монтаж противопожарного оборудования рекомендуется поручать специалистам, которые смогут проверить крепление, герметичность и соответствие проекту.

Можно ли тушить водой электрооборудование?

Нет. Воду нельзя подавать на электроустановки, находящиеся под напряжением.

Как проверить, достаточно ли длины 20 м?

Необходимо измерить реальный маршрут рукава по плану помещения с учетом дверей, поворотов, мебели и безопасного положения пользователя.

Какой рабочий напор у модели Д-19?

Точное значение рабочего давления нужно брать из паспорта конкретного изделия. Использовать параметры похожего товара другого производителя нельзя.

Как оформить заказ?

Добавьте товар в корзину или воспользуйтесь функцией быстрого заказа. Для проверки комплектации укажите параметры объекта, количество изделий и город доставки.

Пожарный кран-комплект Д-19, 20 м с доставкой

Кран-комплект Д-19 с полужестким пожарным рукавом 20 м позволяет компактно хранить длинную рукавную линию и быстро подавать воду к месту возгорания. Модель особенно актуальна для помещений, где пятнадцатиметровой версии недостаточно для достижения удаленных зон.

Перед приобретением необходимо проверить параметры водопроводной сети, габариты катушки, размеры пожарного шкафа, способ подключения и полный состав поставки. Правильно выбранное оборудование должно соответствовать не только размерам места установки, но и расчетным требованиям противопожарной системы.
