Шафа пожежна 1700х800х250 приставна без задньої стінки

Шафа пожежна 1700×800×250 приставна без задньої стінки

Шафа пожежна 1700×800×250 приставна без задньої стінки призначена для організованого розміщення обладнання пожежного поста відповідно до проєкту конкретного об’єкта. Збільшена висота 1700 мм дає змогу розподілити оснащення по вертикалі, ширина 800 мм допомагає раціонально використати ділянку стіни, а глибина 250 мм дозволяє встановити корпус у коридорі, технічному приміщенні, на сходовій площадці або в іншому доступному місці — за умови, що таке рішення передбачене проєктною документацією.

Приставне виконання означає, що шафа спирається на підлогу. Відсутність задньої стінки полегшує прив’язку корпусу до вже прокладених трубопроводів та встановленої запірної арматури. Водночас ця конструкція потребує точного обміру стіни, попереднього погодження внутрішнього зонування та надійної фіксації від зміщення або перекидання.

У картці товару підтверджені габарити 1700×800×250 мм, приставне виконання без задньої стінки, гарантія виробника 12 місяців, наявність і актуальна ціна. Кількість секцій, дверей, оглядових вікон, полиць, касет, замків, вентиляційних отворів, колір і склад пожежного обладнання необхідно уточнити перед замовленням.

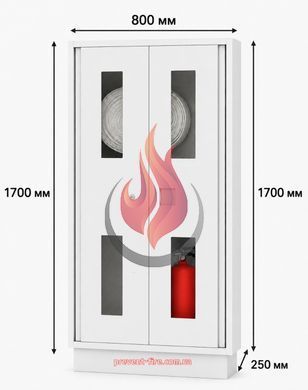

Основні параметри шафи 1700×800×250 мм

Важливо: зовнішній розмір не визначає автоматично внутрішню комплектацію. Одна шафа 1700×800×250 мм може бути виготовлена з різним розташуванням секцій залежно від схеми труб, кількості кран-комплектів, типу рукавних касет, моделей вогнегасників і вимог замовника.

Для яких об’єктів може застосовуватися приставна пожежна шафа

Модель такого формату може використовуватися у житлових комплексах, адміністративних будівлях, торговельних приміщеннях, на складах, виробництвах, у навчальних і комунальних закладах. Однак сфера застосування визначається не назвою товару, а проєктом внутрішнього протипожежного водопроводу та планом розміщення первинних засобів пожежогасіння.

Шафа висотою 1700 мм особливо доречна, коли обладнання потрібно розподілити на кількох рівнях. Це дає змогу:

• відокремити різні кран-комплекти або групи обладнання;
• розмістити пожежні рукави так, щоб вони не перекривали запірну арматуру;
• передбачити окрему секцію для переносних вогнегасників;
• залишити сервісну зону для огляду труб і з’єднань;
• зменшити необхідну ширину корпусу завдяки вертикальному компонуванню;
• організувати доступ до обладнання без зберігання сторонніх предметів.

Фактичне наповнення потрібно узгодити до виготовлення. Якщо на об’єкті вже встановлені пожежні крани, варто передати виробнику фото, ескіз і контрольні розміри. Якщо обладнання ще не змонтоване, внутрішню схему шафи потрібно звірити з проєктною прив’язкою трубопроводів.

Що означає приставний тип монтажу

Приставна шафа встановлюється з опорою на підлогу біля стіни. На відміну від навісної моделі, вага корпусу й установленого обладнання не передається повністю на настінні кріплення. Це зручно для високих багатосекційних конструкцій, але не скасовує необхідності додаткової фіксації.

Під час розроблення монтажного рішення потрібно врахувати:

• рівність і міцність підлоги;
• матеріал стіни;
• повну масу шафи після комплектування;
• положення прихованих та відкритих комунікацій;
• наявність плінтуса або технологічного виступу;
• напрямок відкривання дверей;
• можливість доступу до кріплень під час обслуговування;
• ризик зміщення корпусу під час витягування рукава або вогнегасника.

Шафа має бути вирівняна за вертикаллю та горизонталлю. Навіть невеликий перекіс може спричинити самовільне відкривання або закривання дверей, нерівномірні зазори, заклинювання замків і контакт внутрішніх елементів з обладнанням.

Переваги й обмеження конструкції без задньої стінки

Відсутність суцільної задньої панелі спрощує встановлення шафи навколо вже прокладених труб. Корпус можна прив’язати до фактичного положення стояків, вентилів і з’єднань без вирізання великих монтажних отворів у задній стінці.

Коли відкрита задня частина є перевагою

• трубопроводи вже змонтовані та мають нестандартне розташування;
• потрібно зберегти доступ до різьбових і фланцевих з’єднань;
• на одній ділянці стіни розміщено кілька точок підключення;
• необхідно спростити технічний огляд труб усередині шафи;
• виріб виготовляється за індивідуальним монтажним ескізом.

Що може створити проблему

• нерівна або пошкоджена стіна;
• виступні елементи, здатні пошкодити пожежний рукав;
• кабелі та труби сторонніх систем усередині майбутнього корпусу;
• сліди вологи, осипання покриття або корозійно активне середовище;
• відсутність безпечної точки для кріплення;
• зазор між шафою та стіною, який погіршує стійкість конструкції.

Стіна фактично стає частиною внутрішнього простору. Тому її потрібно підготувати до монтажу: прибрати гострі виступи, закріпити комунікації, усунути осипання та переконатися, що поверхня не заважатиме укладанню рукавів і доступу до запірної арматури.

Як використовувати габарити 1700×800×250 мм

Кожен із трьох розмірів впливає на компонування. Висота визначає можливість вертикального зонування, ширина — кількість елементів, які можна розмістити поруч, а глибина — сумісність із вентилями, касетами, барабанами та балонами вогнегасників.

Висота 1700 мм

Збільшена висота дозволяє передбачити верхню, центральну та нижню зони. Наприклад, у верхній частині може розміщуватися один комплект обладнання, у центральній — другий, а в нижній — вогнегасники або сервісна секція. Це лише принцип компонування: фактичну схему потрібно підтвердити кресленням.

Також необхідно перевірити доступність верхньої секції. Обладнання не повинно розташовуватися так високо, щоб його використання було незручним або суперечило проєктним вимогам щодо висоти пожежного крана.

Ширина 800 мм

Ширина 800 мм підходить для об’єктів, де потрібно зберегти частину стіни вільною або уникнути конфлікту з дверним прорізом. Водночас вона обмежує розміщення габаритних поворотних касет поруч. Якщо обладнання широке, доцільно розглянути вертикальне розташування або індивідуальне збільшення корпусу.

Глибина 250 мм

Глибину потрібно звірити з максимально виступною точкою обладнання. У розрахунок входять не лише корпуси вентилів і балонів, а й ручки, головки, шланги, кронштейни, дверні елементи та простір, необхідний для виймання.

Варіанти внутрішнього зонування

Картка товару не містить підтвердженого складу внутрішніх секцій. Нижче наведені можливі принципи, які можна використати під час підготовки технічного завдання. Вони не є стандартною комплектністю та потребують узгодження з виробником.

Якщо шафа має комплектуватися пожежними кранами, рукавами, стволами або вогнегасниками, їх потрібно підбирати за фактичними характеристиками. Обладнання з однаковим умовним позначенням може відрізнятися за габаритами та способом кріплення.

Які заміри потрібні до виготовлення

Щоб модель 1700×800×250 мм підійшла до об’єкта без переробок, рекомендується підготувати монтажну схему. Вимірювання слід виконувати після завершення основних будівельних робіт і від позначки чистої підлоги.

1. Вільна ширина ділянки. Виміряйте відстань між дверима, колоною, сусіднім обладнанням або іншими перешкодами.
2. Доступна висота. Врахуйте стелю, балки, трубопроводи, кабельні лотки та декоративні елементи.
3. Допустимий виступ у прохід. Перевірте, чи не зменшує глибина 250 мм проєктну ширину шляху руху людей.
4. Висота осей труб. Вкажіть відстань від чистої підлоги до центру кожного патрубка.
5. Відстань між трубопроводами. Вона визначає положення перегородок і внутрішніх секцій.
6. Виліт арматури. Виміряйте відстань від стіни до крайньої точки вентиля або головки.
7. Діаметри труб і кранів. Зафіксуйте фактичні розміри та тип приєднання.
8. Розміри касет або барабанів. Потрібні ширина, висота, глибина та радіус повороту.
9. Габарити вогнегасників. Врахуйте балон, опору, запірно-пусковий пристрій і шланг.
10. Зона відкривання дверей. Перевірте конфлікт зі стінами, ручками, колонами та іншими шафами.
11. Положення розеток, кабелів і датчиків. Вони не повинні опинитися за перегородкою або рукавною касетою.
12. Стан стіни та підлоги. Зафіксуйте нерівності, плінтуси, виступи й матеріал основи.

До розмірної схеми варто додати щонайменше три фотографії: загальний вигляд місця монтажу, фронтальне фото стіни та крупний план трубопроводів. Для складної прив’язки корисно нанести контрольні розміри безпосередньо на зображення.

Що вказати у технічному завданні

Для стандартного замовлення достатньо підтвердити параметри картки товару. Для індивідуального виготовлення потрібно підготувати технічне завдання, яке стане основою креслення та розрахунку вартості.

Рекомендований перелік даних

• назва моделі та габарити 1700×800×250 мм;
• приставне виконання без задньої стінки;
• тип і кількість обладнання, яке потрібно розмістити;
• схема трубопроводів із прив’язкою до підлоги та стіни;
• моделі кранів, рукавів, стволів, касет або барабанів;
• моделі та габарити вогнегасників, якщо вони передбачені;
• кількість секцій і внутрішніх перегородок;
• кількість дверей і напрямок відкривання;
• необхідність оглядових вікон;
• тип замків і спосіб опломбування;
• вентиляційні отвори;
• полиці, утримувачі та інші внутрішні елементи;
• місця для кнопок, датчиків та кабельних вводів;
• колір і зовнішнє маркування;
• кількість однакових виробів;
• населений пункт, спосіб доставки й умови розвантаження.

Приклад короткого запиту виробнику

«Потрібна приставна пожежна шафа 1700×800×250 мм без задньої стінки. Додаємо креслення трубопроводів, фото місця монтажу та перелік обладнання. Просимо запропонувати внутрішнє зонування, перевірити глибину корпусу, погодити напрямок відкривання дверей і надати креслення з розрахунком вартості».

Як порівняти модель 1700×800×250 із сусідніми розмірами

Вибір між близькими габаритами потрібно робити за монтажною схемою. Зменшення або збільшення одного параметра може суттєво змінити зручність користування обладнанням.

Інші типорозміри та варіанти виконання можна переглянути у розділі пожежних шаф. Для порівняння підлогових моделей використовуйте категорію приставних пожежних шаф.

Підбір обладнання для пожежної шафи

Якщо виріб замовляється не як порожній корпус, потрібно окремо сформувати специфікацію обладнання. До неї можуть входити пожежні крани, пожежні рукави, ручні пожежні стволи, з’єднувальні головки, касети, барабани та вогнегасники.

Сумісність комплекту перевіряється за діаметрами, типом різьби, видом з’єднувальних головок, конструкцією крана та вимогами проєкту. Зовнішня схожість деталей не гарантує, що їх можна з’єднати між собою або правильно розмістити у шафі.

Перед замовленням повної комплектації доцільно підготувати таблицю:

Нормативні вимоги до розміщення

Пожежні кран-комплекти повинні розташовуватися у доступних місцях і не створювати перешкод для евакуації. Кожен комплект має бути укомплектований рукавом відповідного діаметра та ручним пожежним стволом, а положення крана повинно забезпечувати зручне повертання вентиля та приєднання рукава без різкого перегину.

Правила пожежної безпеки в Україні та ДБН В.2.5-64:2012 містять вимоги до розміщення пожежних кран-комплектів у шафах, їх доступності, огляду та опломбування. Водночас товар у каталозі має назву «приставна шафа». Тому допустимість конкретного способу встановлення, опори та кріплення має бути підтверджена проєктувальником для конкретного об’єкта.

Не слід використовувати формулювання «відповідає всім ДБН і ДСТУ» лише на підставі характеристик корпусу. Нормативна відповідність залежить від усієї системи: місця встановлення, висоти крана, проходів, комплектування, способу монтажу, працездатності водопроводу та організації технічного обслуговування.

Застереження: остаточний тип, розмір, комплектацію та місце встановлення пожежної шафи необхідно визначати відповідно до проєкту протипожежного захисту, характеристик внутрішнього водопроводу та чинних нормативних вимог для конкретного об’єкта.

Порядок встановлення шафи

Монтаж слід виконувати після перевірки креслення, комплектності та фактичних розмірів місця. Нижче наведено загальну послідовність, яка не замінює проєктне рішення або інструкцію виробника.

1. Звірити габарити корпусу з монтажною зоною.
2. Перевірити положення труб, кранів, кабелів і сторонніх комунікацій.
3. Підготувати стіну та підлогу, усунути виступи й нерівності.
4. Встановити корпус на проєктне місце без остаточного кріплення.
5. Перевірити вертикальність, зазори та зону відкривання дверей.
6. Зіставити внутрішні секції з точками підключення.
7. Виконати фіксацію відповідно до матеріалу основи та проєкту.
8. Установити касети, полиці й інші внутрішні елементи.
9. Розмістити пожежне обладнання та перевірити вільний доступ.
10. Нанести передбачене маркування й оформити результати монтажної перевірки.

Після встановлення двері мають відкриватися без надмірного зусилля, а корпус — залишатися стійким при використанні будь-якої секції. Кріплення не повинно заважати огляду трубопроводів або заміні обладнання.

Чекліст приймання готового виробу

Перед доставкою на об’єкт або до початку монтажу звірте шафу з рахунком, технічним завданням і погодженим кресленням.

• габарити відповідають 1700×800×250 мм;
• виконання є приставним;
• задня стінка відсутня;
• кількість дверей і секцій відповідає замовленню;
• напрямок відкривання дверей збігається з кресленням;
• перегородки, полиці та касети розташовані у погоджених місцях;
• вентиляційні отвори, оглядові вікна, замки й пломбування відповідають специфікації;
• немає перекосів, гострих крайок і значних пошкоджень поверхні;
• отвори та вільні зони відповідають схемі трубопроводів;
• обладнання можна встановити й вийняти без взаємного блокування;
• передані гарантійні документи та фактичний перелік комплектності;
• пакування захищає двері, кути та зовнішні поверхні під час перевезення.

Від чого залежить ціна

Актуальна вартість стандартного виконання відображається у картці товару. Під час індивідуального виготовлення ціна може змінюватися залежно від конструкції та комплектності.

• зміна габаритів корпусу;
• кількість дверей і секцій;
• внутрішні перегородки та полиці;
• касети, барабани й утримувачі;
• оглядові вікна;
• замки та елементи опломбування;
• вентиляційні отвори;
• індивідуальні вирізи під труби й кабелі;
• колір і зовнішнє маркування;
• склад пожежного обладнання;
• кількість однакових виробів у партії;
• підготовка індивідуального креслення;
• тип пакування та спосіб доставки.

Щоб отримати точний розрахунок, надішліть не лише назву моделі, а й монтажну схему. Це допоможе одразу визначити, чи підходить стандартна шафа 1700×800×250 мм, чи потрібно змінити внутрішнє зонування або зовнішні розміри.

Виробництво пожежних шаф під замовлення

Prevent-Fire пропонує виготовлення пожежних шаф за індивідуальними розмірами для об’єктів у Києві та інших регіонах України. Це актуально, коли стандартний корпус не збігається з осями трубопроводів, доступною шириною стіни або складом обладнання.

Індивідуальне замовлення може передбачати зміну габаритів, внутрішніх секцій, дверей, перегородок, полиць, отворів і зовнішнього виконання. Кожну зміну потрібно підтвердити виробником і зафіксувати у кресленні або специфікації до початку виготовлення.

Для партії шаф бажано підготувати відомість типорозмірів із прив’язкою до поверхів, секцій або приміщень. Це допомагає уникнути ситуації, коли зовні однакові вироби мають різне розташування труб, дверей або внутрішнього обладнання.

Типові помилки замовника

Вибір тільки за зовнішнім розміром

Шафа може поміститися на стіні, але касета або вентиль не помістяться за глибиною. Потрібно перевіряти повні габарити всього обладнання.

Відсутність креслення трубопроводів

Перегородка може опинитися навпроти труби, а касета — перекрити доступ до з’єднання. Навіть простий ескіз значно зменшує ризик переробок.

Неперевірена зона відкривання

Корпус 800 мм поміщається між перешкодами, але двері впираються у колону або перекривають прохід. Потрібно враховувати робочу зону, а не лише закриту шафу.

Відсутність фіксації приставної моделі

Опора на підлогу не захищає корпус від зміщення при відкриванні дверей або витягуванні рукава. Спосіб кріплення потрібно визначити до монтажу.

Зберігання сторонніх предметів

Інструменти, документи та господарські матеріали можуть перекрити доступ до пожежного обладнання або пошкодити рукав.

Припущення щодо базової комплектації

Назва шафи не підтверджує наявність усіх внутрішніх елементів. Комплектність повинна бути прямо зазначена у рахунку або специфікації.

Замовити пожежну шафу 1700×800×250 у Києві та Україні

Щоб купити приставну пожежну шафу 1700×800×250 мм без задньої стінки, оформіть замовлення у картці товару або зверніться до менеджера Prevent-Fire. Для технічної перевірки надішліть фото місця монтажу, розміри, схему трубопроводів і перелік обладнання.

Замовити можна один виріб або партію для житлового комплексу, підприємства, складу, магазину, адміністративної чи комунальної будівлі. Доступний самовивіз зі складу та відправлення перевізниками по Україні. Актуальні умови перевезення, пакування і розвантаження потрібно погодити під час оформлення.

Часті запитання

Що входить у базову комплектацію шафи?

Базову комплектність необхідно уточнити перед оплатою. Картка товару підтверджує габарити, приставне виконання без задньої стінки, гарантію, наявність і ціну, але не містить повного переліку дверей, секцій, касет, полиць та пожежного обладнання.

Чи можна встановити цю модель у коридорі?

Можна лише тоді, коли це передбачено проєктом і корпус глибиною 250 мм не зменшує допустиму ширину проходу. Також потрібно врахувати простір для повного відкривання дверей і користування обладнанням.

Навіщо потрібна шафа без задньої стінки?

Відкрита задня частина спрощує прив’язку до вже змонтованих труб і зберігає доступ до з’єднань. Водночас стіна має бути рівною, сухою та безпечною для рукавів, а положення корпусу — точно узгодженим з трубопроводами.

Чим приставна шафа відрізняється від навісної?

Приставна модель спирається на підлогу, тоді як навісна утримується переважно кріпленнями до стіни. Приставний корпус також потрібно зафіксувати від зміщення та перекидання відповідно до проєкту й матеріалу основи.

Чи можна змінити внутрішні секції?

Таке виконання можна подати виробнику на розрахунок. Для зміни секцій потрібні схема трубопроводів, перелік обладнання, габарити касет і вогнегасників, кількість дверей та бажаний напрямок їх відкривання.

Які дані потрібні для індивідуального виготовлення?

Потрібні зовнішні габарити, фотографії місця, осі та діаметри труб, моделі обладнання, структура секцій, двері, вікна, замки, вентиляція, колір, кількість виробів і адреса доставки. Для складного проєкту бажано надати креслення.

Чи можна замовити інший колір?

Можливість конкретного кольору та типу зовнішнього покриття потрібно підтвердити у виробника. Вимогу слід зазначити у технічному завданні та зафіксувати у специфікації до запуску замовлення.

Як перевірити, чи достатньо глибини 250 мм?

Виміряйте відстань від стіни до крайньої точки вентиля, касети, барабана або балона, а також додайте простір для дверей і виймання обладнання. Якщо елементи виступають, потрібне інше компонування або більша глибина.

Чи входять пожежні крани й вогнегасники у ціну?

Це потрібно уточнювати окремо. Не слід вважати, що обладнання входить у вартість лише тому, що воно може бути розміщене всередині. Повний склад поставки має бути зазначений у рахунку.

Як замовити партію шаф для будівлі?

Підготуйте таблицю з кількістю, габаритами та комплектацією кожного типу. Для різних поверхів або секцій додайте прив’язку трубопроводів і напрямок дверей. Це дозволить сформувати єдине технічне завдання та уникнути плутанини під час монтажу.

Чи здійснюється доставка по Україні?

Так, на сайті зазначене відправлення по регіонах України різними перевізниками та самовивіз зі складу. Актуальний спосіб доставки, можливість перевезення разом із вогнегасниками, вартість пакування і розвантаження слід погодити з менеджером.

Потрібна перевірка моделі перед замовленням? Надішліть Prevent-Fire монтажний ескіз, фото стіни, осі труб і характеристики обладнання. Це допоможе підтвердити стандартну шафу 1700×800×250 мм або підготувати індивідуальне конструктивне рішення без непередбачених доробок на об’єкті.
