Огнетушитель углекислотный ВВК-5 (ОУ-7): характеристики, применение и нормативы Украины
Огнетушитель углекислотный ВВК-5 (ОУ-7) — переносное средство первичного пожаротушения с зарядом CO₂ 5 кг. Он предназначен для ликвидации пожаров классов B и C, а также для безопасного тушения электроустановок до 1000 В. Устройство сочетает компактность (полная масса около 16 кг) и высокую эффективность: длительность выпуска — до ~8 секунд, дальность струи — до 3–4 м, площадь локализации очага — до ~40 м² при правильной тактике применения.
- Рабочий диапазон температур: −20…+50 °C.
- Давление в баллоне при +20 °C: ~5,7 МПа (≈57 бар); при +50 °C — до ~14–15 МПа (≈150 бар).
- Классы пожара: B (жидкости), C (газы), электрооборудование до 1000 В.

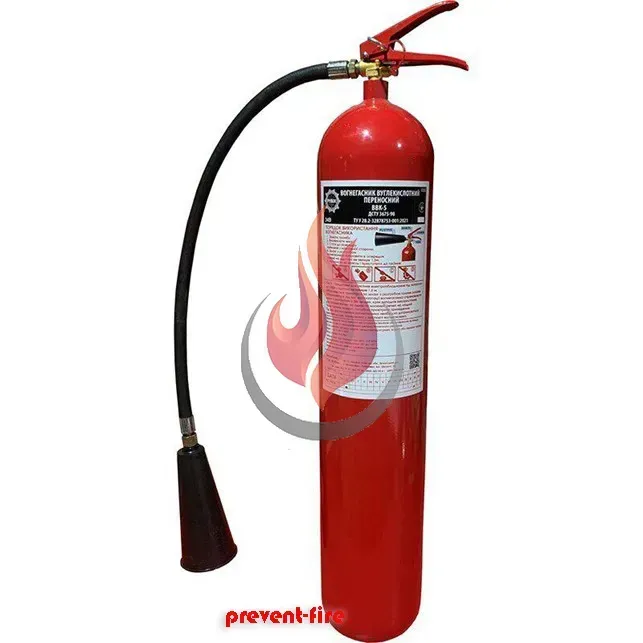

Иллюстрация: ВВК-5 (ОУ-7) с шлангом и раструбом для направленной подачи CO₂.
Нужен ВВК-5 с документами и сервисом?
Поставим CO₂-огнетушители с паспортом, гарантийным талоном и отметкой сервиса по ДСТУ.
Поставим CO₂-огнетушители с паспортом, гарантийным талоном и отметкой сервиса по ДСТУ.
Технические характеристики и конструкция ВВК-5 (ОУ-7)
| Параметр | Значение |
|---|---|
| Тип и заряд | Углекислотный огнетушитель, масса CO₂ — 5 кг |
| Полная масса | Около 16 кг (включая корпус, ЗПМ, шланг с раструбом) |
| Объём корпуса | 7 л |
| Габариты (В×Ø) | ~790×140 мм (типовое исполнение) |
| Длина струи | до 3–4 м (в зависимости от модели и условий) |
| Время выпуска | до ~8 с при непрерывной подаче |
| Рабочий диапазон температур | −20…+50 °C |
| Давление в баллоне (при +20 °C) | ~5,7 МПа (≈57 бар) |
| Макс. давление (при +50 °C) | до ~14–15 МПа (≈150 бар) |
| Классы пожара | B (жидкости), C (газы), электроустановки до 1000 В |
| Ориентир по площади очага | Локализация очагов до ~40 м² при правильной тактике |
| Гарантия | 12 месяcev при соблюдении правил эксплуатации |
| Ресурс/срок службы | Номинально до 10 лет при периодическом обслуживании |
| Комплектность | Огнетушитель, паспорт, шланг с раструбом (насадкой) |
| Страна-производитель | Украина |
Корпус и запорно-пусковой механизм (ЗПМ)
Прочный стальной баллон, покрытый красным износостойким слоем, выдерживает высокие внутренние давления. ЗПМ обеспечивает герметичность в покое и быстрый выпуск CO₂ при нажатии на рычаг. Внутри баллона двуокись углерода находится в сжиженном состоянии.
Шланг и раструб: управление подачей CO₂
Гибкий шланг (~800 мм) с раструбом (~85 мм) позволяет точно направлять струю и держать безопасную дистанцию. Имейте в виду: раструб при работе охлаждается до ~−60…−70 °C — не прикасайтесь к нему голыми руками.
Важно: CO₂ тяжелее воздуха; образуя плотное облако, он вытесняет кислород из зоны горения и одновременно охлаждает очаг — это и обеспечивает быструю остановку реакции горения.
Какие пожары тушит ВВК-5: классы B, C и электрооборудование
Класс B — горючие жидкости
Нафтопродукты (бензин, ДТ, масла), растворители, лакокрасочные материалы. Для разливов направляйте струю в основание пламени, не разбрызгивайте жидкость.
Класс C — горючие газы
Природный газ, пропан-бутан, ацетилен и др. CO₂ быстро создает инертную среду и локализует горение.
Электрооборудование до 1000 В
Серверные, распределительные щиты, ИТ-стойки, лабораторное и производственное оборудование. Углекислота не проводит ток и не оставляет следов, что важно для дорогой электроники.
Ограничения: ВВК-5 не предназначен для классов A (тлеющие твердые материалы), D (металлы), ряда специфических веществ и горючих жидкостей, растворимых в воде (подкласс B2). Для этих сценариев подбирайте иной тип огнетушителя.
Где применять ВВК-5: офисы, серверные, музеи, транспорт
Офисы и серверные
- Компьютерные залы, ИБП, телеком-стойки.
- Преимущество CO₂ — отсутствие пыли/порошка и загрязнений.
Музеи, архивы, галереи
- CO₂ не портит экспонаты, бумагу, холсты, фонды.
- Рекомендуется к установке в помещениях с ценными объектами.
Электрощитовые и подстанции
- Тушение электроустановок до 1000 В с безопасной дистанции ≥1 м.
Транспорт (в т.ч. электрифицированный)
- Пассажирские вагоны, кабины машинистов/водителей, моторные отсеки.
Как пользоваться ВВК-5: пошаговый алгоритм и техника безопасности
- Снимите пломбу и выдерните чеку ЗПМ.
- Возьмитесь за рукоять, удерживайте корпус второй рукой.
- Направьте раструб в основание пламени (учитывайте ветер на открытом воздухе).
- Нажмите рычаг и подавайте CO₂ короткими/нацеленными импульсами.
- Держите дистанцию: при электроустановках — не ближе 1 м.
- Не касайтесь раструба голыми руками — риск обморожения.
- Не направляйте струю на людей.
- После применения тщательно проветрите помещение (CO₂ вытесняет кислород).
Ограничения и частые ошибки
- Не используйте для тлеющих твердых материалов (класс A), металлов (D) и ряда специфических веществ.
- Не храните и не эксплуатируйте возле нагревателей или под прямым солнцем; не превышайте +50 °C.
- Не применяйте устройство с поврежденным корпусом/ЗПМ, без пломбы или с просроченным сервисом.
Обслуживание и перезарядка по ДСТУ: как обеспечить готовность ВВК-5
Ежегодно
контрольное взвешивание
контрольное взвешивание
Раз в 5 лет
перезарядка (или сразу после применения)
перезарядка (или сразу после применения)
~10 лет
переосвидетельствование корпуса
переосвидетельствование корпуса
Журнал
учета и отметок сервиса
учета и отметок сервиса
Обслуживание проводится специализированной организацией согласно ДСТУ 4297:2004 «Технічне обслуговування вогнегасників. Загальні технічні вимоги», действующим ДБН и приказам МВС Украины о правилах эксплуатации и нормативах оснащения. Включает разборку, дефектацию, замену уплотнений, испытания на герметичность и заправку сертифицированным CO₂.
Официальные источники для справок: Портал Верховной Рады Украины, ДСНС Украины.
Комплектующие и аксессуары для ВВК-5
- Настенные кронштейны — вертикальная установка, от пола до днища баллона ≥1,5 м.
- Напольные подставки — устойчивое размещение, защита от падения.
- Транспортные кронштейны — фиксация в автомобиле/вагоне.
- Знаки пожарной безопасности — указатели места размещения, запреты/предупреждения/приписы.
- Журнал учета огнетушителей — записи о проверках, перезарядках, дефектации.
Закажите сервис под ключ: подбор ВВК-5, монтаж, маркировка, журнал и ежегодное обслуживание по ДСТУ.
FAQ — часто задаваемые вопросы про ВВК-5 (ОУ-7)
1. Что такое ВВК-5 и чем он отличается от ОУ-7?
Это одно и то же исполнение CO₂-огнетушителя: в маркировке «ВВК-5» акцент на массе заряда (5 кг), «ОУ-7» — на объёме корпуса (~7 л).
2. Для каких объектов ВВК-5 подходит лучше всего?
Офисы, серверные, электрощитовые, музеи и архивы, транспорт (в т.ч. электрифицированный) — там, где критично отсутствие загрязнения после тушения.
3. Как хранить ВВК-5 безопасно?
В тени, вдали от нагревателей и прямых солнечных лучей, при температуре не выше +50 °C; обеспечьте защиту от механических ударов, ведите журнал учёта.
4. Что делать после применения?
Проветрить помещение и сдать огнетушитель на перезарядку в лицензированную организацию независимо от объёма израсходованного CO₂.
5. Нормативы Украины: что учитывать?
Соблюдайте ДСТУ 4297:2004 (ТО огнетушителей), профильные ДБН по пожарной безопасности объектов, а также приказы МВС Украины о нормах оснащения и эксплуатации.
